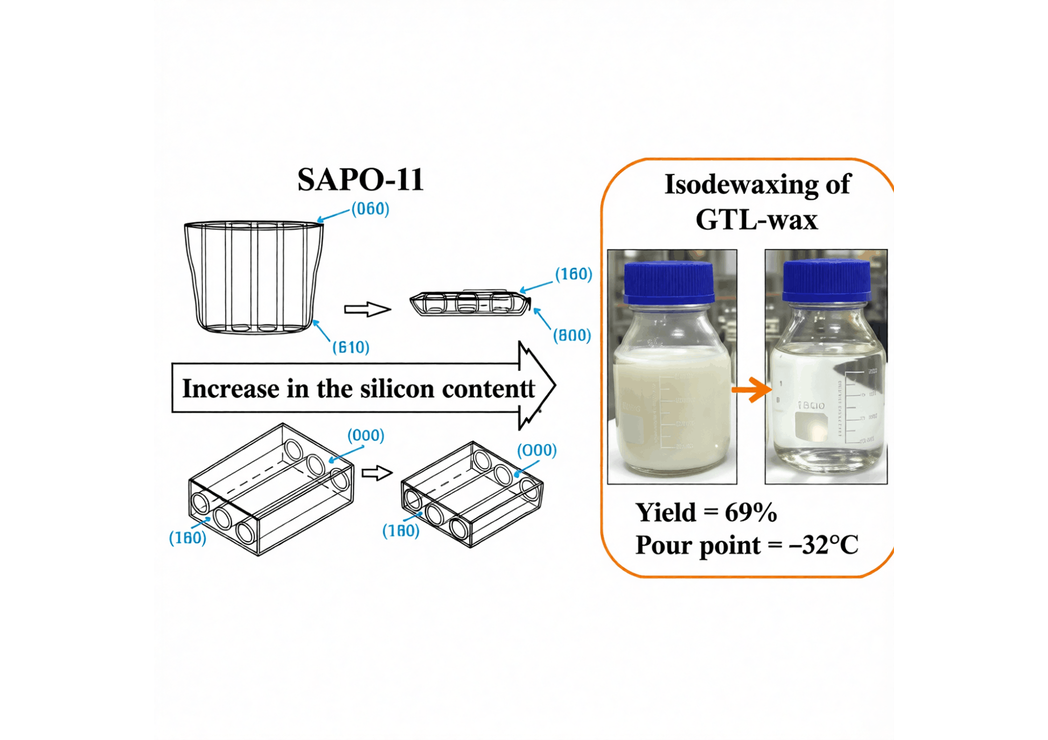

В журнале ACS Applied Nano Materials (импакт-фактор 6.140) опубликована совместная работа Института нефтехимии и катализа Российской академии наук, Института катализа имени Г. К. Борескова, НИИ "Нанотехнологии и новые материалы". Благодаря управлению морфологией кристаллов силикоалюмофосфата SAPO-11, новая технология позволяет с высокой эффективностью перерабатывать синтетический воски в базовые масла высочайшего качества, соответствующие III+ группе по классификации API.
Разработанный бифункциональный катализатор 0.5% Pt/SAPO-11 продемонстрировал выдающуюся активность и селективность в целевом процессе изодепарафинизации GTL-воска.
- Выход базового масла: 69%
- Температура застывания (низкотемпературная текучесть): -32 °C
Критически важно, что эти высокие показатели были достигнуты при температуре процесса на 20 °C ниже, чем для его микрокристаллического аналога, что доказывает значительное повышение энергоэффективности технологии.
|
Свойство |
Метод испытания |
Pt/SAPO-11-(1 nm)-0.3 |
|
Температура застывания, °C |
ASTM D97 |
-32 |
|
Плотность при 20°C, кг/м³ |
ASTM D4052 |
801 |
|
Кинематическая вязкость при 40°C, мм²/с |
ASTM D445 |
8.612 |
|
Кинематическая вязкость при 100°C, мм²/с |
ASTM D445 |
2.910 |
|
Индекс вязкости |
ASTM D2270 |
141 |
|
Температура вспышки, °C |
ASTM D93 |
169 |

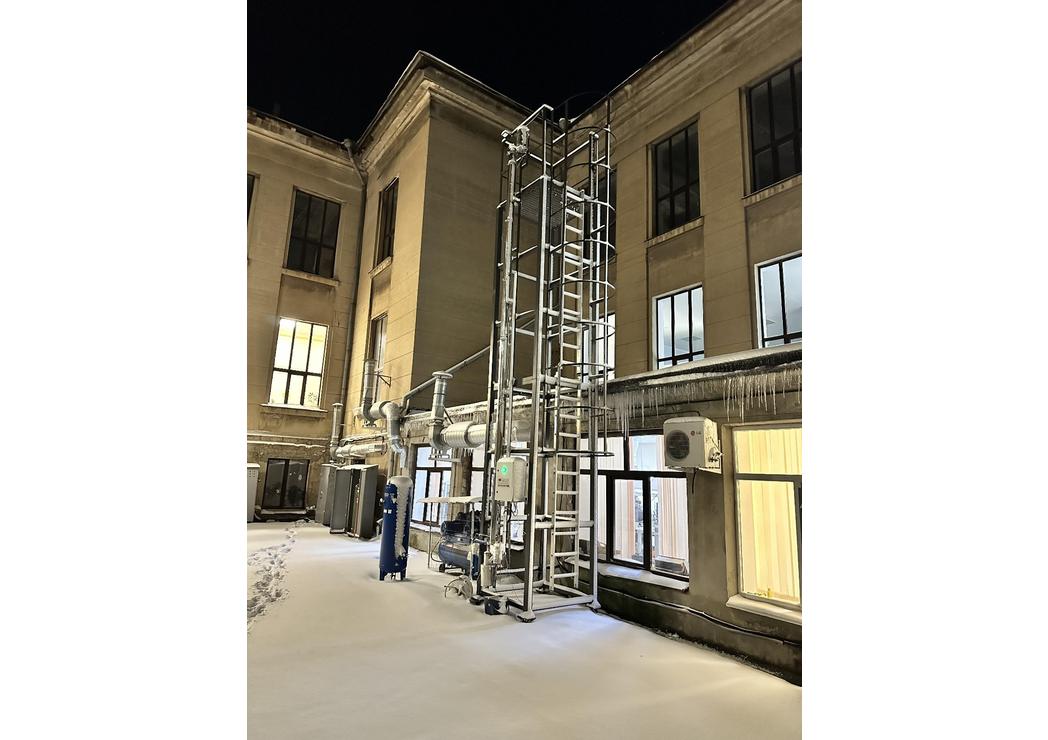

Разработанный катализатор открывает эффективный путь для создания технологии получения синтетических базовых изо-парафиновых масел на основе отечественных катализаторов.
Краткую информацию о публикации можно найти по ссылке.
