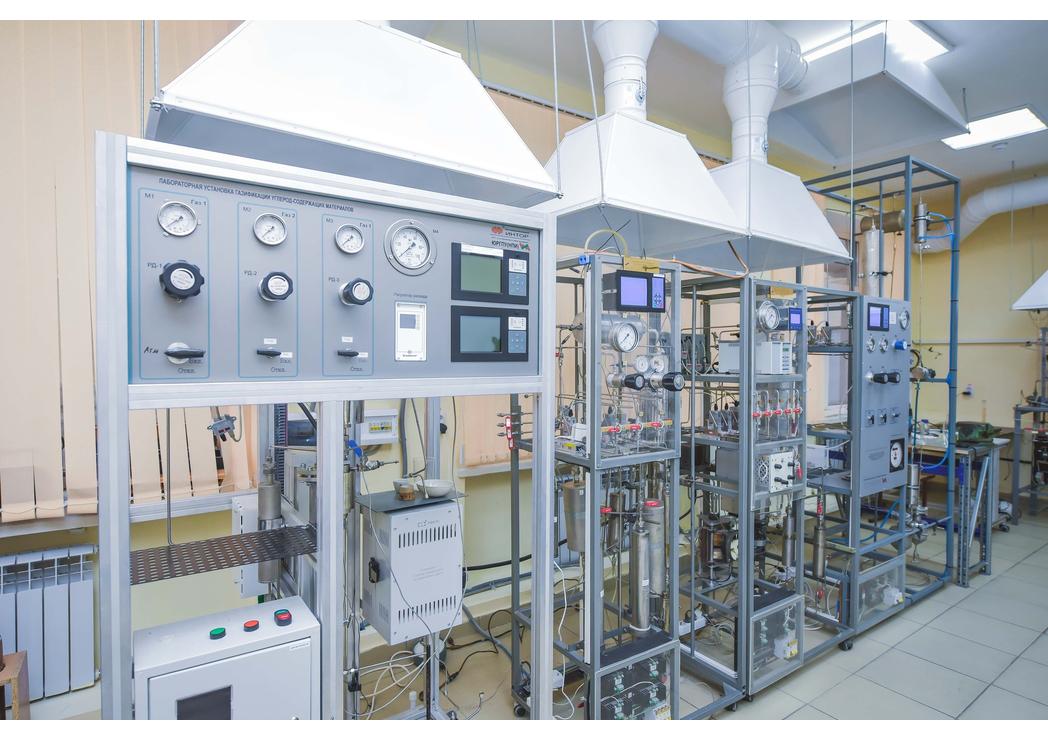

Лабораторная установка предназначена для исследования каталитических и термических процессов переработки тяжёлого нефтяного сырья.
Установка позволяет исследовать процессы:
- Гидрокрекинг;
- Термических крекинг;
- Газификация водных дисперсий угля, биомассы, тяжёлых нефтяных остатков.
Разработанный жидкостной насос высокого давления работает при температуре до 200 °С, что обеспечивает возможность подачи в реактор высоковязких компонентов (мазут, гудрон, парафин, церезин и др.).
Лабораторная установка изготавливается в соответствии с техническими требованиями заказчика для работы в широком диапазоне технологических параметров. Модульная конфигурация установки позволяет в любое время изменять или модернизировать ее для решения новых задач.
Основные преимущества:
- Возможность разработки и поставки реактора под требования заказчика;
- Широкий ассортимент принадлежностей для подачи жидкостей/твердых частиц;
- Визуальное управление технологическим процессом;
- Система контроля и регулирования технологических параметров;
- Удобство загрузки и выгрузки исходного сырья и продуктов реакции;
- Возможность проведения длительных испытаний в непрерывном режиме;
- Возможность модернизации конструкции под новые цели;
- Контроль и точное воспроизведение.
Комплектность (окончательный комплект поставки зависит от условий технического задания)
- Блок подготовки газофазного сырья;
- Блок подготовки углеродсодержащего сырья;
- Блок подачи углеродсодержащего сырья;
- Реакторный блок;
- Блок сепарирования, очистки и осушки;
- Блок отбора проб;
- Блок измерения объема выходящего газа;
- Блок управления.
Технические характеристики
Общие сведения об установке
|
Вес установки, не более кг |
100 |
|
Габаритные размеры установки, не более мм |
800×530×1800 |
|
Установленная мощность электропитания, кВт |
4,0 |
|
Максимальное рабочее давление, МПа |
10,0 |
|
Максимальная рабочая температура, °С |
900 |
|
Связь с компьютером (сенсорным моноблоке) по интерфейсам Ethernet, |
USB, RS232 |
Блок подготовки газофазного дутья
|
Количество линий, шт. |
2 (более – по согласованию) |
|
Работа с агрессивными газами |
по согласованию |
|
Регулятор расхода |
регулятор массового расхода Bronkhorst High-Tech |
|
Минимальный расход, нл/ч |
0,1 |
|
Максимальный расход, нл/ч |
50 |
|
Точность (от полной шкалы), % |
± 0,5 |
|
Точность (от показаний), % |
± 0,1 |
Блок подготовки углеродсодержащего сырья
|
Вихревой электромагнитный гомогенизатор |
|
|
Напряжение питания, В |
380 |
|
Потребляемый ток, А |
7,2 |
|
Температура нагрева рабочей зоны реактора, °С |
120-600 |
|
Диаметр рабочей зоны, мм |
70 |
|
Объем реактора, л |
0,5-0,75 |
|
Напряженность магнитного поля в пристеночной зоне, не менее Тс |
0,1 |
|
Температура поверхности изделия, °С |
55 |
|
Масса обрабатываемого материала, кг |
0,5 |
Блок подачи углеродсодержащего сырья
|
Поршневой дозирующий насос |
|
|
Рабочее давление, МПа |
0,1-10,0 |
|
Рабочая температура, °С |
25-200 (> 200 °С по согласованию) |
|
Скорость потока, г/ч |
10-1000 |
Реакторный блок
|
Объем реактора, см3 |
10 |
|
Рабочее давление, МПа |
0,1-10,0 |
|
Рабочая температура, °С |
1100 (> 1100 °С по согласованию) |
|
Материал реактора |
нержавеющая сталь 316 SS |
|
Диаметр реактора, мм |
16 |
|
Количество термопарных карманов, шт |
1 ( более – по согласованию) |
|
Нагреватель |
Электрический, керамический |
|
Движение сырья |
поточное |
|
Контроль давления |
манометр, датчик давления |
Блок сепарирования, очистки и осушки
|
Сепаратор |
Центробежный |
|
Охлаждение |
Водяное, воздушное |
|
Объем, см3 |
200 (более – по согласованию) |
|
Рабочее давление, МПа |
0,1-10,0 |
|
Рабочая температура, °С |
25-200 |
|
Материал |
нержавеющая сталь 316 SS, 08Х18Н10Т |
|
Скруббер |
|
|
Абсорбент |
вода |
|
Объем, см3 |
200 (более – по согласованию) |
|
Рабочее давление, МПа |
0,1-10,0 |
|
Рабочая температура, °С |
25-50 |
|
Материал |
нержавеющая сталь 316 SS, 08Х18Н10Т |
|
Адсорбент |
цеолиты, силикагель, оксид алюминия |
|
Объем, см3 |
50 (более – по согласованию) |
|
Рабочее давление, МПа |
0,1-10,0 |
|
Рабочая температура, °С |
25-100 |
|
Материал |
нержавеющая сталь 316 SS, 08Х18Н10Т |
Блок отбора проб
|
Ручной обор проб |
|
|
Автоматический отбор проб |
по согласованию |
Блок измерения объема выходящего газа
|
Газовый счетчик WS-1 |
Прецизионный газовый счетчик WS-1 с жидкостным затвором |
|
Максимальный расход, дм3/ч |
1 |
|
Минимальный расход, дм3/ч |
600 |
|
Пределы допускаемой относительной погрешности, % |
|
|
Диапазон температуры окружающей среды, °C |
|
|
Диапазон температуры рабочей среды, °С |
|
|
Габаритные размеры (Ш×В×Д), мм |
253×260×204 |
|
Масса, кг |
2,9 (с водой 5,5) |
Блок управления
|
Контроль и управление параметрами процесса |
ПО, SCADA-схема |
|
Отображение параметров в режиме online |
SCADA-схема |
|
Запись параметров процесса |
Архивирование данных |
